LED Nedir? Arduino ile Led Yakmak

Merhaba arkadaşlar. Arduino eğitim derslerinden ilki olan LED yakmak ve Led Nedir? yazımız da öğreneceğiz.



1- LED Nedir?

LED (Light Emitting Diode) ışık yayan diyot anlamına gelmektedir. Arduino için kullanacağımız LED’lerimiz normal bildiğimiz 6V LED’lerin aksine 5V ile çalışır. LED’lerimizin anot ve katot olmak üzere iki adet bacağı vardır. Anot bacağı + kutbuna, katot bacağı ise – kutbuna denk gelir. Katot yani – bacağı devremizde GND(toprak hattına) bağlanmalıdır.



1.1- Arduino ile Led Yakmak için Gerekli Malzemeler:



2- Direnç Nedir?

Devreden geçen akımı belli bir seviyeye ayarla sınırlar ve sabit tutar. Besleme gerilimi küçültüp ayırarak diğer devre elemanlarınıda beslemeyi kolaylaştırır. Hassas devre elemanlarını düzenli çalışmasını sağlar. Yük görevi yapar. Isı enerjisi üretimi içinde kullanılabilir.



2.1- Projemizde Neden 330 Direnç Kullandık?

Projemizde 330 Ω’luk direnç kullanmamızın nedeni LEDimiz için en uygun elektrik akımı vermesindendir. Eğer ki projemizde 10 Ω’luk bir direnç kullansaydık LEDimiz yanmayacaktı veya 220 Ω’luk bir direnç kullansaydık LEDimiz yanardı ancak LED verimli kullanılamazdı ve patlayabilirdi. Bunun için en uygun olan 330 Ω’luk direnç kullandık.



2.2- LED’imizin ne olduğunu öğrendiğimize göre kodlama ve devre oluşturmaya geçelim.



2.3- Kodların ne olduğuna bakalım:

pinMode(7,OUTPUT);

Burada biz Arduino kartımızda 7 numaralı pini çıkış pini olarak ayarlıyoruz, OUTPUT komutunu kullanmamızın sebebi budur. Eğer biz herhangi bir pini giriş veya çıkış pini olarak belirtmezsek o pini kullanamayız.

digitalWrite(7,HIGH);

delay(1000);

Burada daha öncesinden çıkıi pini olarak belirlediğimiz 7 numaralı pini aktif hale getiriyoruz. Yani 7 numaralı pini 5V düzeyine çıkarıyoruz. Daha sonra delay komutu ile 1000 milisaniye yani 1 saniye beklemesini belirtiyoruz.

digitalWrite(7,LOW);

delay(1000);

Daha sonra burada ise bizim HIGH durumunda olan 7 numaralı pinimizi LOW durumuna yani pasif durumuna getirip 0V düzeyine düşüyoruz ve tekrar delay komutu ile 1000 milisaniye yani 1 saniye bekletiyoruz.

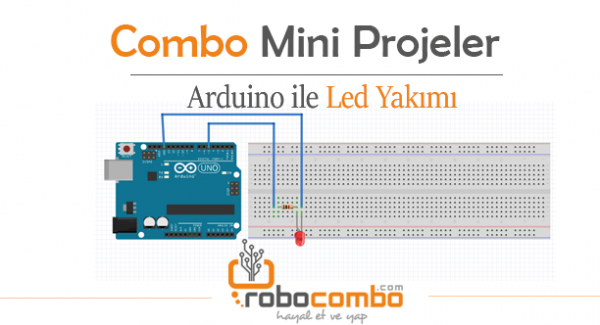

2.4- Devre Şemamıza Bakalım:

Arduino led bağlantı şeması

Arduino led bağlantı şeması



Son olarak devremize 330 Ω’luk direnci seri olarak bağlıyoruz.
