POTANSİYOMETRE NEDİR? NASIL ÇALIŞIR? VE ÇEŞİTLERİ

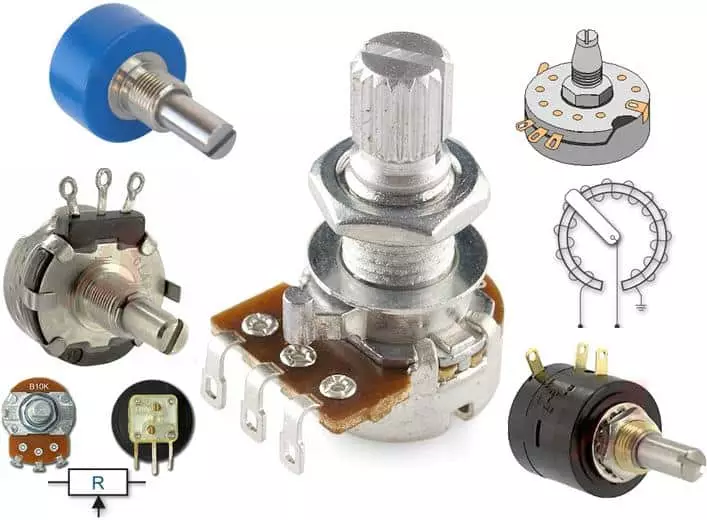

POTANSİYOMETRE NEDİR?



Peki Potansiyometre Nedir?

Potansiyometre kısaca pot bir direnç çeşididir ama diğer dirençlerin aksine ayarlanabilir ve denetleme gereken çoğu devrede gerekir.



Potansiyometre Sembolü

Potansiyometre Sembolü



Potansiyometre ile led parlaklığı, dc motor kontrolü veya buzzer kontrolü gibi projelerde kullanabilmeniz mümkün.





NASIL ÇALIŞIR? VE REOSTA



3 bacaklı olan potansiyometre sağ ve solda bulunan bacakları pot’ un sabit direnç değerini gösterir ortadaki bacak ise (eğer elimizde 50k’lık bir pot varsa) 0 ile 50k’lık direnç arasında değer değiştirdiğinizde değişir.



Potansiyometre İç Tasarımı

Potansiyometre İç Tasarımı



Potansiyometre bir reosta (değişken direnç) veya voltaj bölücüsü olarak çalışabilir.

Potansiyometreyi bir reosta olarak kullanmak için, sadece iki pim kullanılır: bir dış pim ve orta pim. Silicinin konumu, potansiyometrenin devreye gösterdiği direnci ve bu değeri gösterir:



Reosta Örneği

Reosta Örneği



VOLTAJ BÖLÜCÜ

Potansiyometreler voltaj bölücüler olarak kullanılabilir. Potansiyometreyi voltaj bölücü olarak kullanmak için üç pimin hepsi bağlanır. Dış pinlerden biri GND’ye, diğeri Vcc’ye ve orta pin ise voltaj çıkışıdır.



Potansiyometre Voltaj Bölücü Örneği

Potansiyometre Voltaj Bölücü Örneği



Potansiyometre voltaj bölücü olarak kullanıldığında, silecek pozisyonu çıkış voltajını belirler. Potansiyometreyi bu şekilde bağladığınızda, aşağıdaki devrelere sahipsiniz:





Temel olarak, voltaj bölücü büyük bir voltajı daha küçük olana dönüştürmek için kullanılır.



POTANSİYOMETRE KONİK



Potansiyometre ile ilgili ana kavramlardan biri de konikliktir. Konik, konum ve potansiyometrenin direnci arasındaki ilişkidir. En yaygın türler doğrusal ve logaritmik olarak incelenebilir.



DOĞRUSAL POTANSİYOMETRELER



En yaygın biçim, basit doğrusal koniktir. Doğrusal bir koniklikte, direnç ve potansiyometre konumu arasındaki ilişki doğrusaldır.



Doğrusal Konik Grafiği

Doğrusal Konik Grafiği



Doğrusal konikliğe sahip potansiyometreler B ile işaretlenmiştir.



B tipi Potansiyometre

B tipi Potansiyometre



LOGARİTMİK POTANSİYOMETRELER



Doğrusal olmayan kontrol cihazları özellikle ses kontrol uygulamalarında kullanılır, yani logaritmik incelir (ayrıca ters-logaritmik incelir vardır). Konum ve direnç arasındaki ilişki aşağıdaki şekilde gösterilmiştir:



Logaritmik Konik Grafiği

Logaritmik Konik Grafiği



Logaritmik konikliğe sahip potansiyometreler A ile işaretlenmiştir.



A tipi Potansiyometre

A tipi Potansiyometre





ÇEŞİTLERİ NELERDİR?



Potansiyometre çeşitleri karbon, telli, vidalı diye 3’e ayrılır.



Karbon Potansiyometre

Karbon potansiyometreler, mil kumandalı veya bir kez ayarlama yapıldıktan sonra hep aynı ayarda kalacak şekilde üretilir. Ayar için tornavida kullanılır. Bu türdeki potansiyometrelere “Trimmer potansiyometre” (Trimpot) denir.



Trimpot Örneği

Trimpot Örneği

Telli Potansiyometre



Telli potansiyometreler, Tel olarak Nikel-Krom veya başka direnç telleri kullanan ve yalıtkan çember üzerine örtülen teller ile bağlantı kuran fırça düzeninden oluşmaktadır. Bu çeşit potansiyometreler genel olarak üzeri açıktır.



Telli Potansiyometre Örneği

Telli Potansiyometre Örneği



Vidalı Potansiyometre



Vidalı potansiyometrede, sonsuz vida ile oluşturulan direnci taramaktadır. Üzerinde hareket eden bir fırça, kalın film (Cermet) yöntemiyle oluşturulan direnci taramaktadır. Fırça potansiyometrenin orta ayağına bağlıdır. Böylelikle orta ayak üzerinden istenilen değerde ve çok hassas ayarlanabilen bir çıkış alınabilmektedir.



Vidalı Potansiyometre Örneği

Vidalı Potansiyometre Örneği



Sizlere bu yazımızda Potansiyometre nedir, nasıl çalışır gibi soruların cevaplarını vermeye çalıştık umarız işine yaramış ve projelerinizde uygulamışsınızdır.
